摘 要：茂名某熱電有限公司7號機組(1×600MW)于2014年投產運行。為了改善大氣環境質量，國家與部分地方政府針對火電行業制定了日趨嚴厲的排放標準，要求采取措施進行污染治理。根據國家、地方和粵某集團相關通知精神，結合茂名某熱電有限公司實際情況，對原有脫硝、除塵、風機、脫硫系統進行了改造，并加裝了濕式電除塵系統。
關鍵詞：濕式電除塵；原理；改造；保護定值；控制邏輯
0 引言
濕式電除塵器一般與干式電除塵器和濕法脫硫系統配合使用，不受煤種條件限制，可應用于新建工程和改造工程。在除塵改造提效工程中，可按照現場場地條件進行精心設計，能夠滿足改造工程場地狹小的要求。
河北威美環保運行在不同行業的濕式電除塵器案例
茂名某熱電有限公司#7機組新增濕式除塵系統需新增1000kVA干式變壓器兩臺，并新增進線柜，低壓控制柜、檢修照明控制柜高壓控制柜等。新增電氣設備布置于新建濕式電除塵器控制間，為新增高壓電源，換熱風機、水泵、電加熱器、就地控制箱等供電，供電電纜全部按照新增考慮。
1 工作原理
濕式電除塵器的工作原理：
金屬放電線在直流高電壓作用下，將其周圍氣體電離，使粉塵或霧滴粒子表面荷電，荷電粒子在電場力作用下向收塵極運動，并沉積在收塵極上，水流從玻璃鋼圓管頂端流下，在玻璃鋼圓管上形成一層均勻穩定的水膜，將板上的顆粒帶走。因此，濕式電除塵器與干式ESP的除塵原理相同，都要經歷荷電、收集和清灰三個階段。然而，與ESP清灰不同的是，濕式電除塵器采用液體沖刷集塵極表面來進行清灰。
2 系統改造

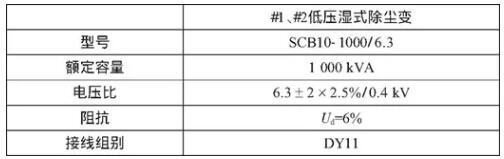

本工程設置兩臺低壓干式變壓器，其電源由廠內#7機輸煤公用6kV工作七段與八段配電裝置引接。設備特性參數如表1所示。
表1 濕式除塵變特性參數
3 新設備調度命名與編號
(1) 兩個變高開關分別命名為：#7機#1濕式除塵變6kV側開關657、#7機#2濕式除塵變6kV側開關658。
(2) 兩個變低開關分別命名為：#7機#1濕式除塵變380V側開關457、#7機#2濕式除塵變380V側開關458。

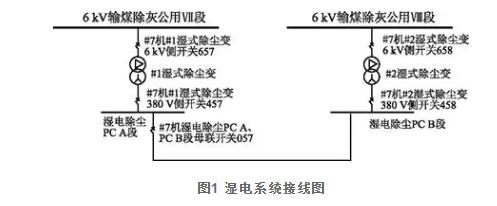

濕電系統圖如圖1所示。
圖1 濕電系統接線圖
4 設備保護定值設定

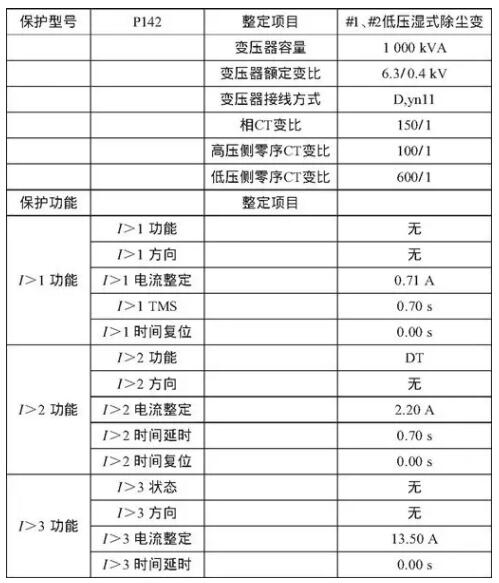

6kV#1、#2低壓濕式除塵變壓器保護如表2所示。
表2 低壓濕式除塵變壓器保護數值

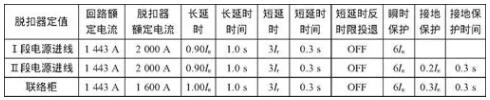

電源進線開關457、458與聯絡開關057脫扣器定值如表3所示。
5 濕電除塵電氣系統控制邏輯
5.1 濕除PCA、B段進線斷路器
手動遠程分、合閘。
合閘允許條件：
(1) 7#濕除PC A、B段進線斷路器遠程位置；
(2) 7#濕除PC A、B段進線斷路器分閘狀態；
(3) 7#濕除PCA、B段進線斷路器無分合閘回路故障。
分閘允許：
(1) 7#濕除PCA、B段進線斷路器遠程位置；
(2) 7#濕除PC A、B段進線斷路器合閘狀態；
(3) 7#濕除PCA、B段進線斷路器無分合閘回路故障。
表3 進線開關與聯絡開關保護動作數值
5.2 濕除PC段母聯進線斷路器
手動遠程分、合閘。
合閘允許條件：
(1) 7#濕除PC A段母聯進線斷路器遠程位置；
(2) 7#濕除PC B段母聯進線斷路器分閘狀態；
(3) 7#濕除PC B段母聯進線斷路器無分合閘回路故障。
分閘允許條件：
(1) 7#濕除PC A段母聯進線斷路器遠程位置；
(2) 7#濕除PC B段母聯進線斷路器合閘狀態；
(3) 7#濕除PC B段母聯進線斷路器無分合閘回路故障。
5.3 備自投聯鎖要求
(1) 將#7機濕電除塵PC A、PC B段母聯開關057推至工作位置并送上測量、控制電源。
(2) 投入備自投聯鎖功能壓板。
(3) 跳開#7機#1濕式除塵變6kV側開關657，聯跳#7機#1濕式除塵變380V側開關457，#7機濕電除塵PC A、PC B段母聯開關057應自動合上。
(4) 合上#7機#1濕式除塵變6kV側開關657，備自投應自動跳開#7機濕電除塵PC A、PC B段母聯開關057，自動合上#7機#1濕式除塵變380V側開關457。
(5) 跳開#7機#2濕式除塵變6kV側開關658，聯跳#7機#2濕式除塵變380V側開關458，#7機濕電除塵PC A、PC B段母聯開關057應自動合上。
(6) 合上#7機#2濕式除塵變6kV側開關658，備自投應自動跳開#7機濕電除塵PC A、PC B段母聯開關057，自動合上#7機#2濕式除塵變380V側開關458。
(7) 備自投聯鎖動作完成。
6 結語
目前茂名某熱電有限公司SCR脫硝裝置可控制出口NOx排放濃度在100mg/m3以下的水平。#7機組(1×600MW)原配備電袋除塵器出口設計煙塵濃度<26mg/m3，實際運行出口煙塵濃度小于30mg/m3。#7機組煙氣脫硫裝置采用石灰石-石膏濕法煙氣脫硫工藝，入口SO2濃度4010mg/m3(標態、干基、6%O2)時，脫硫效率不低于96%，排放濃度不高于163.42mg/m3(標態、干基，6%O2)，脫硫裝置出口SO2濃度為200mg/m3以下的水平。而茂名某熱電有限公司#7機組超低排放改造目標為NOx排放濃度不大于50mg/m3、SO2排放濃度不大于35mg/m3、粉塵排放濃度不大于5mg/m3。因此，在當前國內外對環保要求越來越高的情況下，濕式除塵必將得到較為廣泛的應用。
本文發表于《機電信息》2018年12月 作者簡介：曾富軍, 男, 電力工程電氣工程師，研究方向?yàn)榘l(fā)電廠運行設計
