河北威美環保濕式靜電除霧器基本結構
包括電除霧器陽極管束、陰極線、絕緣箱、吊桿、陰極框架、恒流源和高壓發生裝置等。濕式靜電除霧器主要用于進行工業廢氣治理。

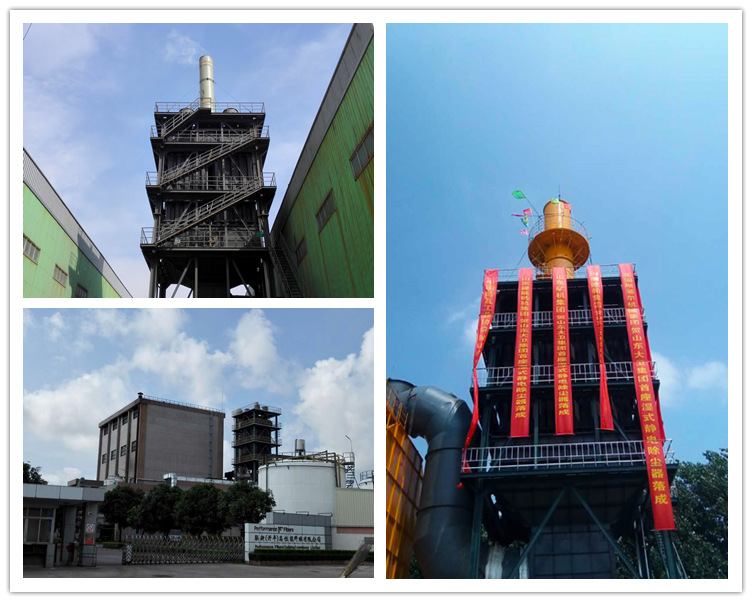

濕式靜電除霧器外形圖
河北威美環保濕式靜電除霧器工作原理
電除霧器電暈極為陰極，上方固定在上部陰極框架上，下方用重錘拉緊，陰極框架通過吊桿固定在絕緣箱上。高壓電場使電暈極周圍氣體電離，自由電子往陽極運動，在電暈外區與氣體結合形成負離子，氣體負離子與霧滴和塵粒結合而使霧滴和塵粒荷電。荷電后的霧滴和塵粒在電場作用下迅速抵達沉淀管內壁并釋放電荷，在沉淀管內壁形成液膜，液膜在重力作用下流到除霧器下部集液槽中集中處理。沖洗裝置隔一定時間對電極進行沖洗。
絕緣箱的作用是把電暈極和沉淀極組合在一起，但又使施加于電暈極上的高壓電與沉淀極絕緣，并承擔支承陰極的重量和電源的引入。陰極框架吊桿固定在絕緣箱內，采用石英玻璃套管與殼體絕緣，利用絕緣箱的電加熱裝置，確保石英管周圍的溫度在酸露點以上，陰極框架既要有足夠的強度，又要有良好的導電性和耐腐蝕性，傳統框架結構多采用普通鋼外包鉛皮。

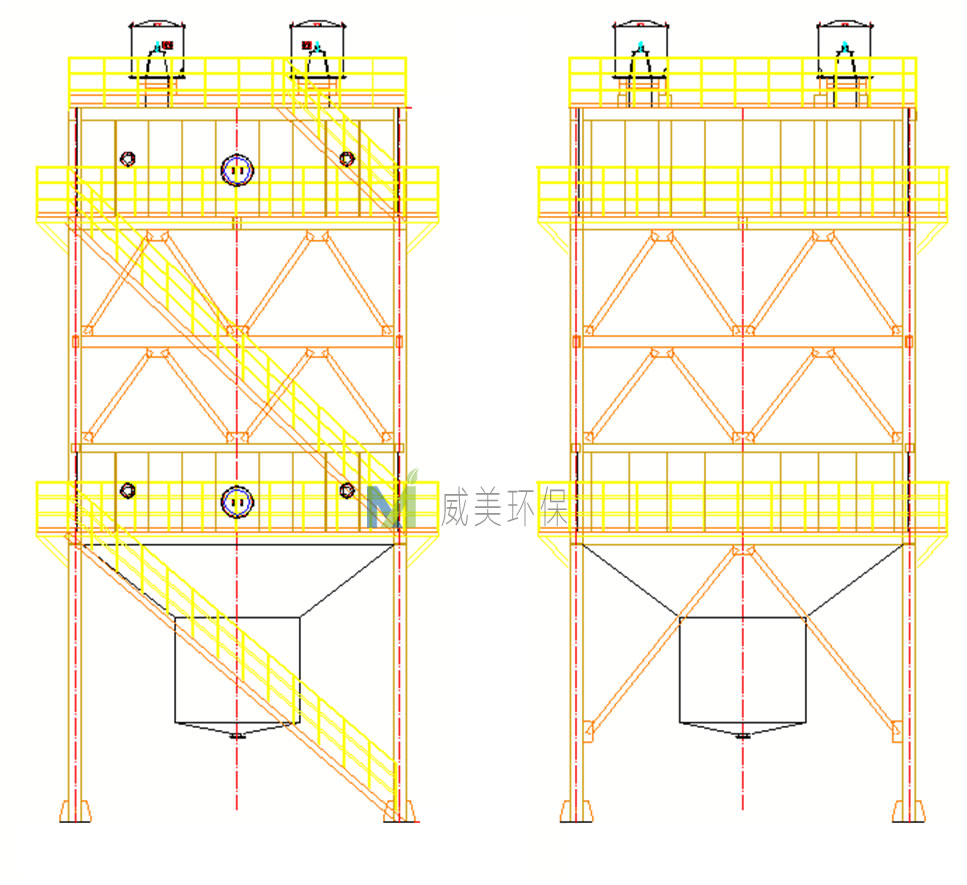

濕式靜電除霧器的結構圖
根據電的性質，電流是從導體的表面通過，所以導體的表面積影響電流的通量。表面積大，其單位時間內所通過的電流量亦大。電暈極的形狀和大小，直接影響電子的釋放和電離的程度。電暈極線*早使用的是直徑為2.5mm的鋼絲，但氣體中的懸浮粒子較多或者速度較高時，除霧效率下降，“電暈閉塞”現象頻繁。后來根據方形極線探索的思路，開發了六棱電暈極線，六條棱的棱與棱之間的空間也成為電離區，具有很好的放電特性；但在使用中發現，當處理氣體中的塵霧含量高時，電暈極線上容易沉積塵埃，當電場的負荷加重時，還是較容易發生“電暈閉塞”現象。之后又試圖應用尖端放電的原理，開發出一種放電能力強，又是連續的非均勻電場———盲刺形電暈極線。因盲刺形電暈極線優異的抗粘附和抗電暈閉塞能力，允許更高的氣速，因而減小了除霧器的設備造價和占地面積，已經在電除霧器領域得到越來越多的應用。

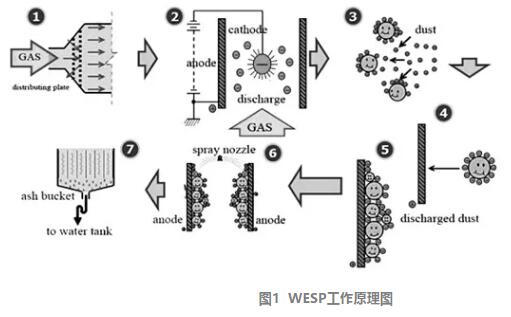

圖1 濕式靜電除霧器工作原理圖
濕式靜電除霧器的工作原理與干式靜電除塵器基本相同，只是脫除的對象由粉塵變成了霧滴；但是由于霧滴與粉塵的物理特性存在差別，所以其工作原理也相應的會有差異。靜電除霧器的除霧過程可分為四個階段：氣體的電離；霧滴獲得離子而荷電；荷電霧滴向電極移動；電極上的霧滴被清除。在兩個曲率半徑相差較大的電暈極和收塵極之間施加足夠高的直流電壓，兩極之間便產生極不均勻的強電場，電暈極附近的電場強度*高，使電暈極周圍的氣體電離，生成大量自由電子和正離子。正離子向電暈極運動，負離子向沉淀極（陽極）運動，當含霧滴和粉塵的氣體進入電場后，電暈區的正離子和電暈外區的負離子與塵粒和霧滴碰撞并附著其上，實現了塵粒和霧滴的荷電，荷電塵粒和霧滴在電場力的作用下向電極性相反的電極運動，并被收集。
靜電除霧器中由于水滴的存在，水的電阻相對較小，水滴與粉塵結合后，使得高比電阻粉塵的比電阻下降，靜電除霧器的工作狀態會更加穩定。另外，由于靜電除霧器采用水流沖洗，沒有振打裝置，所以不會產生二次揚塵。濕式靜電除霧器對于酸霧、氣溶膠、微細粉塵、重金屬汞等具有很高的脫除效率。
